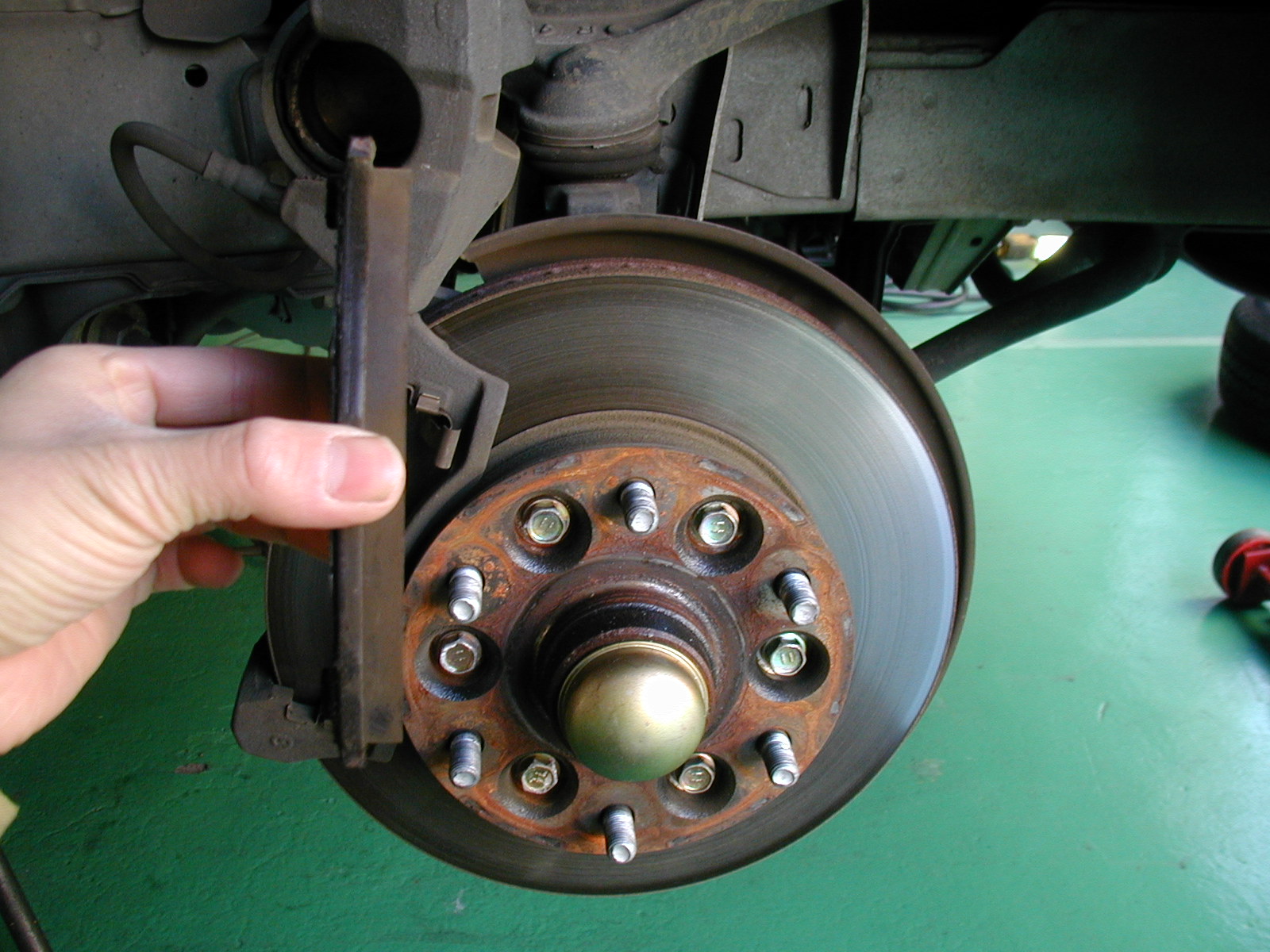

手に持っているのがブレーキパット

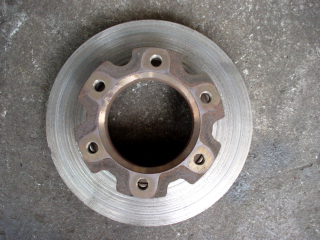

| 後ろに写っている丸いモノがディスクローター（ブレーキローター） ディスクローターにブレーキパットを挟みこめるようにするモノをキャリパーといいます。 写真はタイヤを外し、収まっているブレーキパットを取り出したトコロです。 ブレーキパットでディスクローターに摩擦抵抗を与えることで制動作用を発生させ、車が止まります。 |
キャリパーにブレーキパッドを組み込んだ状態を示しています。
写真は手に持っていたパットを車から取り外したキャリパーにおさめたトコロです。
キャリパーにはブレーキペダルを足で踏むことによって伝わっていくブレーキオイルの油圧がかかり、ブレーキパットをディスクローターに押し付けます。
キャリパー、ブレーキパッド、ディスクローターの関係を示します。
ディスクローターが止まればタイヤも止まり、車も止まるということです。
キャリパー、ブレーキパッド、ディスクローターの関係を示します。(拡大)
実車での取り付け状況を示します。キャリパー、ブレーキパッド、ディスクローターを車に取り付けたトコロです。
この外側にタイヤがついて走ります。
